項目名稱：京滬高鐵10kV自閉貫通線無功補償

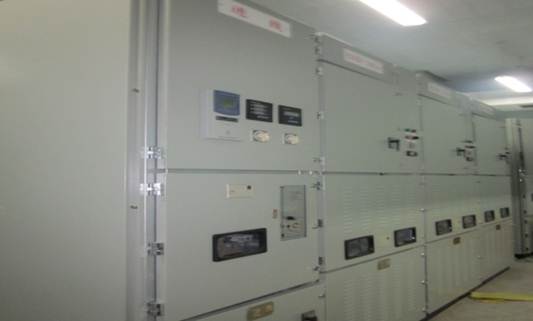

提供的設備：GL-1型分組投切電抗器成套裝置

      京滬高鐵電力貫通線采用的是長大電纜線路供電，運行時，特備是大功率牽引車機車和動車雙組重聯行車的沖擊負荷，非線性負荷的影響，使得電源發生電壓波形畸變，電壓幅值閃變.，三相不平衡，功率因數降低，供電質量變差等問題。

      設備并聯連接在車站變配電所的10KV母線上，用于補償容性無功，提高功率因數，改善電壓質量。

實現功能簡述：

      分組投切電抗器柜的投切裝置為永長壽命的真空接觸器，智能控制器按3-2-1編碼對不同容量電抗器，按無功量大小自動選擇匹配電抗器逐個投入和切切除并兼顧動作次數，實行均衡投切，不會出現投切振蕩。投切控制器調整范圍為功率因數為0.9-0.95。

      可以實現電抗器組合投切，以最少的電抗器組數實現最佳的電抗量控制。例如三組電抗器 可產生七種電抗量。控制更精確。減少成套的成本和空間。
