項目名稱:武漢開發區沌口10kV中心配電所

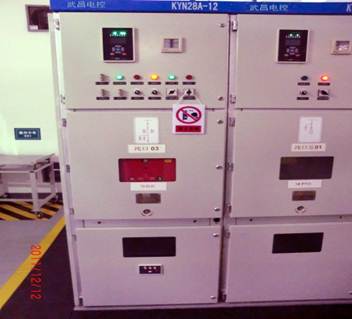

提供的設備:KYN28A-12中置式開關柜
沌口10kV中心配電所運行方式為雙電源單母線,互為備用,母聯分段。真空斷路器為固封極柱式,保護為微機保護,含綜自后臺。
實現功能簡述:
設備采用KYN28A-12中置式開關柜,柜體采用敷鋁鋅板制作而成,分隔成手車間隔、母線間隔、電纜間隔和繼電儀表間隔四個部分,為防止渦 流,柜體母線套管安裝處的敷鋼板有開口,固定觸頭盒的鋼板為不銹鋼板;
采用ABB公司的VD4型號的真空斷路器,進線1250A/31.5kA,出線630A/31.5kA,主母排采用TMY-80*10,套熱縮管;
保護及后臺監控系統采用許繼集團的WXH系列及系統;
儀表選用深圳科錄的多功能數字表;
兩路進線及母聯斷路器之間設計了電氣及機械連鎖;
所用變壓器選用浙江廣天生產的SCB10-30kVA的干式變壓器
