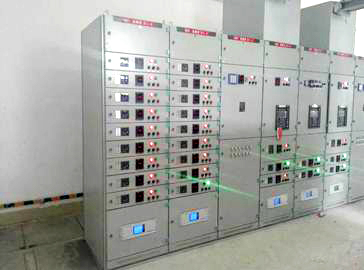

項目名稱:佛肇城際鐵路低壓開關柜
提供的設備:GDF低壓成套開關設備
低壓配電所運行方式為雙電源單母線,互為備用,母聯分段。開關需選用知名品牌,所有回路需納入SCADA系統,給通信、信號、照明、風機、救災、生活等設備供電。
實現功能簡述:
低壓柜柜體采用固定分隔式結構,開關選用施耐德品牌,開關·為·插入式,配電動操作機構;
兩路進線及母聯斷路器之間設計了電氣及機械連鎖,采用PLC實現自投自復功能,并可通過RTU實現遠動,也可就地操作;
每臺饋線柜裝設一臺RTU,所有回路·的模擬量(電壓、電流)、數據量(開關位置)通過RTU上傳至調度中心??蓪崿F(xiàn)“遙信”、“遙測”、“遙 控”的功能。
環網柜、變壓器、電容柜等信號接入臨近的饋線柜的RTU上,站房機電設備監控系統從SCADA系統配置的交換機上接取信息;
儀表采用山東和遠自控的多功能儀表;
部分涉及消防的回路增設分勵脫扣線圈及輔助接點;
母線進線、兩段母線的連接采用密集母線槽連接;
